Pente assainissement eaux usées : règles, calcul et normes DTU
La pente réglementaire pour l’assainissement des eaux usées est de 1 %, soit 1 cm par mètre.
- Pente minimale de 1 % imposée par le DTU 60.11 pour tous les appareils.
- WC et eaux-vannes : diamètre 100 mm avec pente de 1 %.
- Raccordement multiple : tuyaux 110/125 mm avec pente de 2 à 3 %.
- Ne jamais dépasser 5 % de pente pour éviter les dépôts solides.
Pente spécifique pour l’évacuation des WC et eaux-vannes
L’évacuation des eaux-vannes obéit à des règles strictes, car elles transportent des matières solides. Le diamètre standard d’une canalisation de WC est de 100 mm, avec une pente minimale fixée à 1 % par le DTU 60.11. Concrètement, cela représente un dénivelé de 1 centimètre par mètre de canalisation, ce qui garantit un écoulement efficace sans stagnation.
Si la distance entre le WC et la colonne de chute est importante, il est prudent d’augmenter la pente à 2 ou 3 %. Pour le raccordement de plusieurs WC sur un même collecteur, on privilégie des diamètres de 110 mm ou 125 mm avec une pente de 2 à 3 centimètres par mètre. Cette précaution réduit le risque d’obstruction, notamment au niveau des coudes qui constituent des zones de dépôt naturelles.
Attention à ne pas dépasser un seuil de 5 % : au-delà, l’eau s’écoule trop vite et n’entraîne plus les solides, provoquant des dépôts. Une pente maîtrisée reste la clé d’un réseau gravitaire fiable et silencieux.
Normes et règles de pente pour l’évacuation des eaux usées (DTU 60.11)
| Type d’évacuation | Pente minimale exigée | Dénivelé par mètre |
|---|---|---|
| Eaux usées (tous appareils) | 1 % | 1 centimètre |
| WC et eaux-vannes | 1 % | 1 centimètre |
| Canalisations 110/125 mm | 2 à 3 % | 2 à 3 centimètres |
Le cadre réglementaire : ce que dit le DTU 60.11
Le DTU 60.11 constitue la référence absolue pour toute installation de plomberie sanitaire en France. Sa partie 1-1-2 encadre précisément la mise en œuvre des réseaux d’évacuation gravitaires. Ce document technique définit les règles de pose pour garantir un écoulement efficace des eaux usées vers le réseau collectif ou la fosse septique. Il précise notamment les diamètres nominaux (DN) des conduites selon leur usage sachant que pour le PVC, le DN correspond au diamètre extérieur, tandis que pour le cuivre, il s’agit du diamètre intérieur. Respecter ces prescriptions évite la majorité des désordres constatés dans les installations domestiques.
Pente minimale imposée et valeurs clés du DTU
Le DTU 60.11 impose une pente minimale de 1 % pour l’ensemble des canalisations d’eaux usées. Concrètement, cela représente un dénivelé de 1 mètre sur 100 mètres de canalisation, soit 1 centimètre par mètre linéaire. Cette valeur plancher s’applique notamment aux tuyaux de 100 mm, le diamètre standard pour l’évacuation des WC.
- Pente minimale : 1 % imposée par le DTU
- Pente recommandée : 2 % pour les tuyaux de 100 mm
- Pente grand diamètre : 1 à 3 % au-delà de 100 mm
Pour les canalisations de 110 mm ou 125 mm utilisées lorsque plusieurs WC sont raccordés sur un même collecteur la pente conseillée grimpe à 2 à 3 centimètres par mètre. Sur une longue distance, une pente de 2 à 3 % reste la valeur de sécurité à retenir. En revanche, ne dépassez jamais 5 % : au-delà de ce seuil, l’écoulement devient trop rapide et les matières solides ne sont plus entraînées correctement.
Pente et diamètre des canalisations : valeurs selon les appareils
Le choix de la pente ne se fait jamais indépendamment du diamètre du tube. Plus la canalisation est large, plus elle tolère une pente douce, car le volume d’eau transporté est suffisant pour entraîner les matières solides. À l’inverse, un tube étroit nécessite une pente plus marquée pour compenser son faible débit et éviter que les déchets ne se déposent au fond.
Pour une canalisation de 100 mm (le diamètre le plus courant pour un WC), la pente de 2 % est généralement privilégiée. Cela représente un dénivelé de 2 centimètres par mètre linéaire. Ce réglage offre le meilleur compromis entre vitesse d’écoulement et capacité d’auto-curage, c’est-à-dire la capacité de l’eau à emporter les matières solides sans laisser de résidus.
Pour les canalisations de grand diamètre (supérieur à 100 mm), la plage de pente requise se situe entre 1 % et 3 %. Attention toutefois à ne pas dépasser un seuil critique : au-delà d’une pente de 5 %, l’écoulement devient trop rapide. L’eau file plus vite que les matières solides, qui restent collées aux parois et finissent par créer des bouchons récurrents.
Voici les valeurs de référence à appliquer selon le contexte d’installation :
| Diamètre canalisation | Pente minimale | Pente recommandée | Cas d’application |
|---|---|---|---|
| Tuyau 100 mm | 1 % (1 cm/m) | 2 % (2 cm/m) | Évacuation d’un WC seul |
| Tuyau 110 mm | 1 % | 2 à 3 cm/m | Plusieurs WC raccordés |
| Tuyau 125 mm | 1 % | 2 à 3 cm/m | Collecteur recevant plusieurs WC |
| Grand diamètre (>100 mm) | 1 % | 1 à 3 % | Longue distance jusqu’au collecteur |
Un point essentiel à retenir : lorsque la distance entre l’appareil sanitaire et le collecteur principal s’allonge, il est prudent d’adopter une pente située dans la fourchette haute de 2 à 3 %. Cette précaution compense les frottements le long du parcours et garantit que les eaux usées conservent une vitesse suffisante pour ne pas stagner dans les parties horizontales de l’installation.
Méthodes de calcul de la pente (cm/m, pourcentage, formule)
Comprendre le calcul d’une pente d’évacuation est simple dès lors que l’on visualise le rapport entre le dénivelé et la longueur. Une pente de 1 % correspond à un dénivelé de 1 centimètre par mètre de canalisation, ce qui équivaut à une chute d’1 mètre sur une longueur de 100 mètres. Pour une pente de 2 %, il faut simplement doubler ce dénivelé, soit 2 centimètres par mètre.

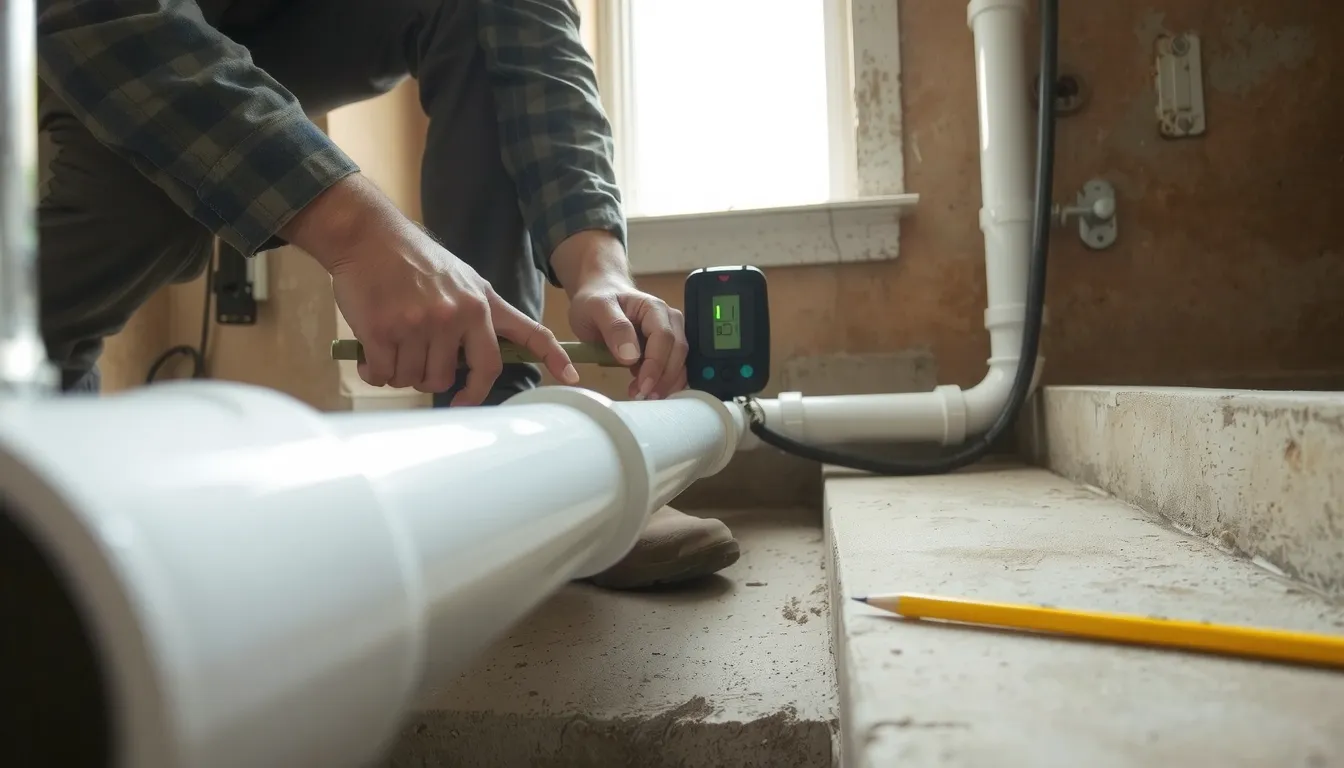

La longueur de la canalisation est le critère déterminant dans ce calcul. Pour vérifier votre travail sur site, la méthode la plus fiable reste l’utilisation d’une règle de maçon de 2 mètres : vous placez la règle dans le tube et mesurez le vide à l’extrémité. Une pente correcte de 2 % se traduit par un dénivelé de 4 centimètres sur cette longueur de 2 mètres. Ce contrôle rapide permet de valider visuellement la conformité avant de sceller définitivement vos travaux. Le diamètre du tube influence aussi la valeur choisie, mais le ratio cm/m reste votre unité de référence pour tous vos calculs.
Conséquences d’une pente inadaptée (bouchages, odeurs, refoulements)
Une pente mal calculée ne pardonne pas. Que la canalisation soit trop horizontale ou trop verticale, les conséquences se manifestent rapidement sous forme de bouchages, mauvaises odeurs et parfois de refoulements dans les sanitaires.
- Stagnation des eaux usées si pente inférieure à 1 % les matières solides se déposent au fond du tube et ne partent plus.
- Bouchons fréquents dès que la pente descend sous le seuil réglementaire de 1 centimètre par mètre.
- Mauvaises odeurs persistantes les graisses et résidus organiques stagnent dans les coudes et fermentent.
- Risque d’obstruction complète de la canalisation d’évacuation des eaux usées.
- Nuisances récurrentes pour un collecteur trop long avec une pente insuffisante.
Pente trop forte : un piège symétrique
L’inverse est tout aussi problématique. Au-delà de 5 % de pente, l’eau s’écoule trop vite et les matières solides restent collées au fond du tuyau. L’écoulement devient alors inefficace malgré une pente apparemment généreuse.
Les coudes et changements de direction aggravent la situation : chaque angle du parcours crée une zone de dépôt naturelle. Combiné à une pente inadéquate, chaque coude devient un point de fragilité où les obstructions se forment préférentiellement.
Signes d’alerte à repérer rapidement
Un écoulement qui ralentit dans la douche, des remontées d’odeurs par les siphons ou un gargouillement inhabituel à la chasse d’eau signalent un problème de pente. Plus le diagnostic est tardif, plus le risque de refoulement d’eaux usées dans les pièces de vie augmente avec son lot de dégâts matériels et sanitaires.
Solutions techniques si la pente est insuffisante
Si votre configuration ne permet pas d’atteindre la pente minimale de 1 % sur une longue distance, l’installation d’un broyeur WC constitue une première parade. Ce dispositif broie les matières et les refoule sous pression dans une canalisation de faible diamètre, s’affranchissant ainsi de la gravité naturelle.
Lorsque la pente est techniquement impossible à réaliser par exemple pour un sous-sol situé sous le niveau du collecteur la station de relevage demeure la seule option fiable. Cet équipement, conforme aux exigences du DTU 60.11, collecte les eaux usées dans une bâche étanche puis les refoule mécaniquement vers le réseau. Des modèles comme les stations Sanirel 300L, 420L ou 500L gèrent un WC associé à une douche et une machine à laver.
Pour les eaux grises issues de la cuisine ou de la salle de bain, des stations spécifiques de 250 à 500 litres sont disponibles. Dimensionnez la cuve selon votre équipement sanitaire, puis raccordez chaque appareil avec une pente d’au moins 1 à 2 % vers le poste de relevage pour éviter toute stagnation avant refoulement.
